ELF文件分析(六) 动态链接之基本设计

发表于 2025-10-08 更新于 2025-10-25 分类于二进制学习

0x01 动态链接机制

静态链接的过程会将多个同类型的节进行合并。想象一下假设有1000个可执行文件的链接过程都涉及到一个静态库，如果我们采用静态链接，那么每一个可执行文件中都会有该静态库的节，进而产生大量的空间浪费。更糟糕的是，如果这个静态库要修改，那么意味着所有1000个可执行文件都要重新链接，这是非常恐怖的一件事。

在编程语言中如果我们遇到1000次类似的代码，我们会使用循环来处理，本质是复用循环内的代码，让每次循环都能共享这段代码。按照同样的思路，我们的动态链接就应运而生，通过复用和共享来进行空间节省和依赖分离。

note

计算机科学的重要思想：DRY(Don’t Repeat Yourself)，即不要重复你自己。

有需求和实现目标了，现在最大的问题就是如何设计这样一套机制。

首先可执行文件需要记录需要什么样的信息来完成重定位
其次是动态链接库要设计成什么样才能用于加载和重定位
最后是动态链接如何加载和重定位

本节中主要分析前两个问题

0x02 可执行文件需要记录什么信息

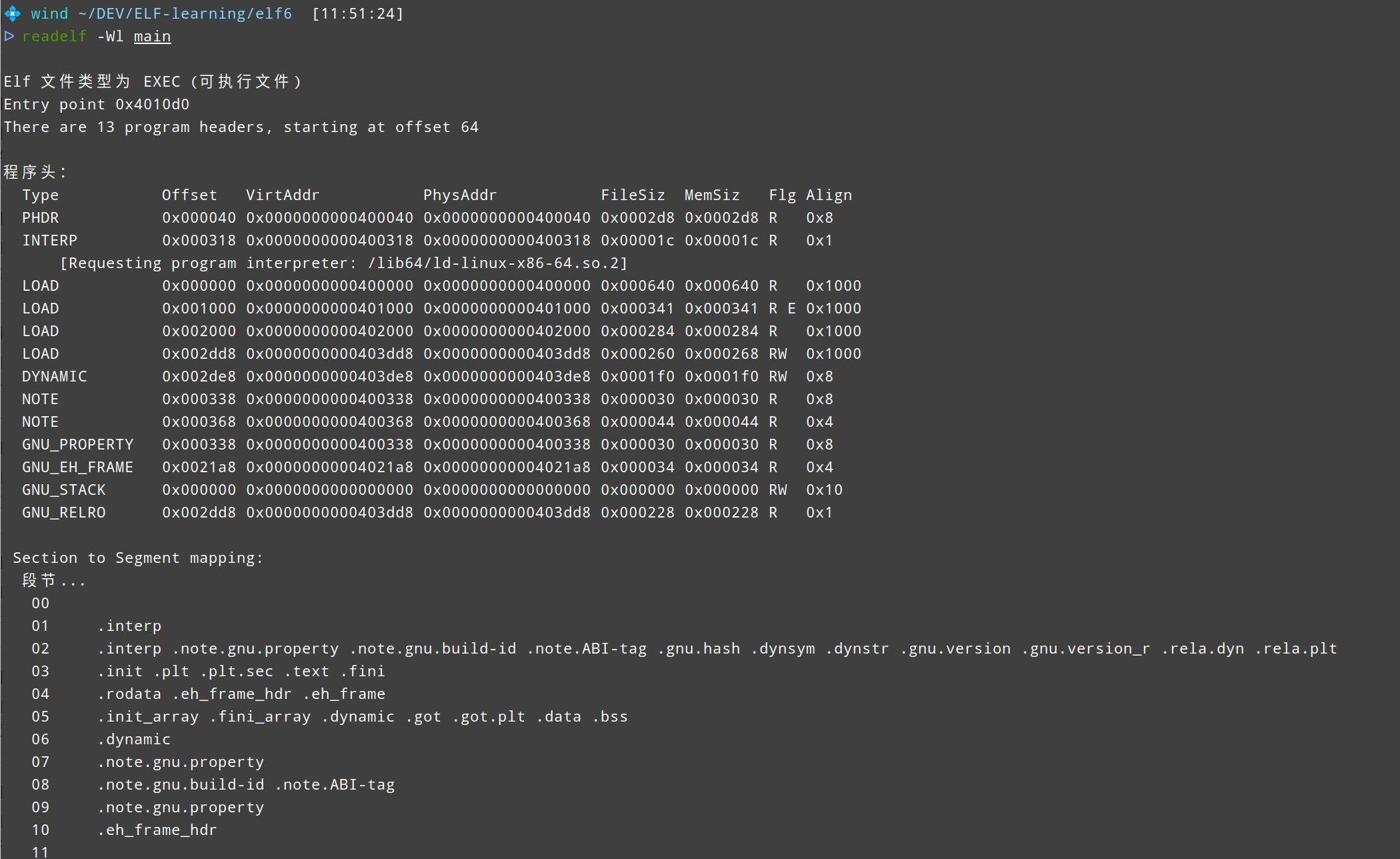

为了方便演示，下面展示通过一个简单的例子一一说明，可以在我的仓库中找到相关的例子。下面是段的基本情况，可以对照查看。

1. 由谁来“组装”

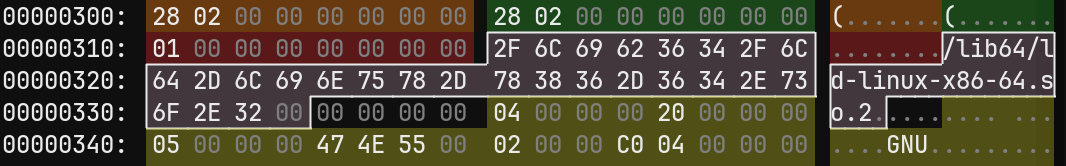

这个部分涉及到之前程序头表中介绍的类型为PT_INTERP 的段，这个部分保存了动态链接器的路径。在例子中文件偏移是0x318。

2. 需要哪些“零件”

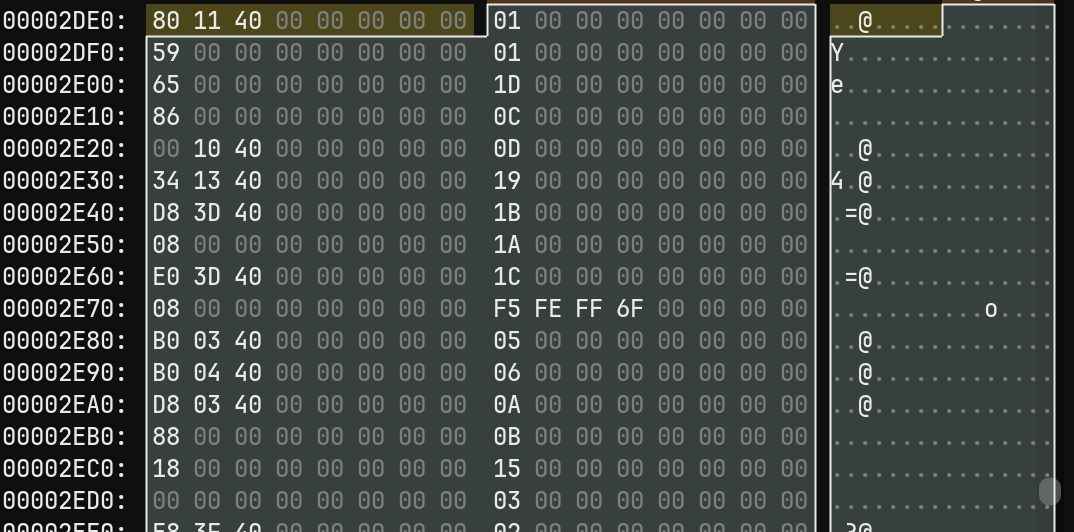

和上面一样有个特别的段来进行保存，其类型为PT_DYNAMIC 。开始与0x2DE8，大小为0x1F0。事实上，这个段只由一个.dynamic节组成，我们很快就会去解析它。.dynamic节的内容如下图所示：

3. 哪里需要”修补”

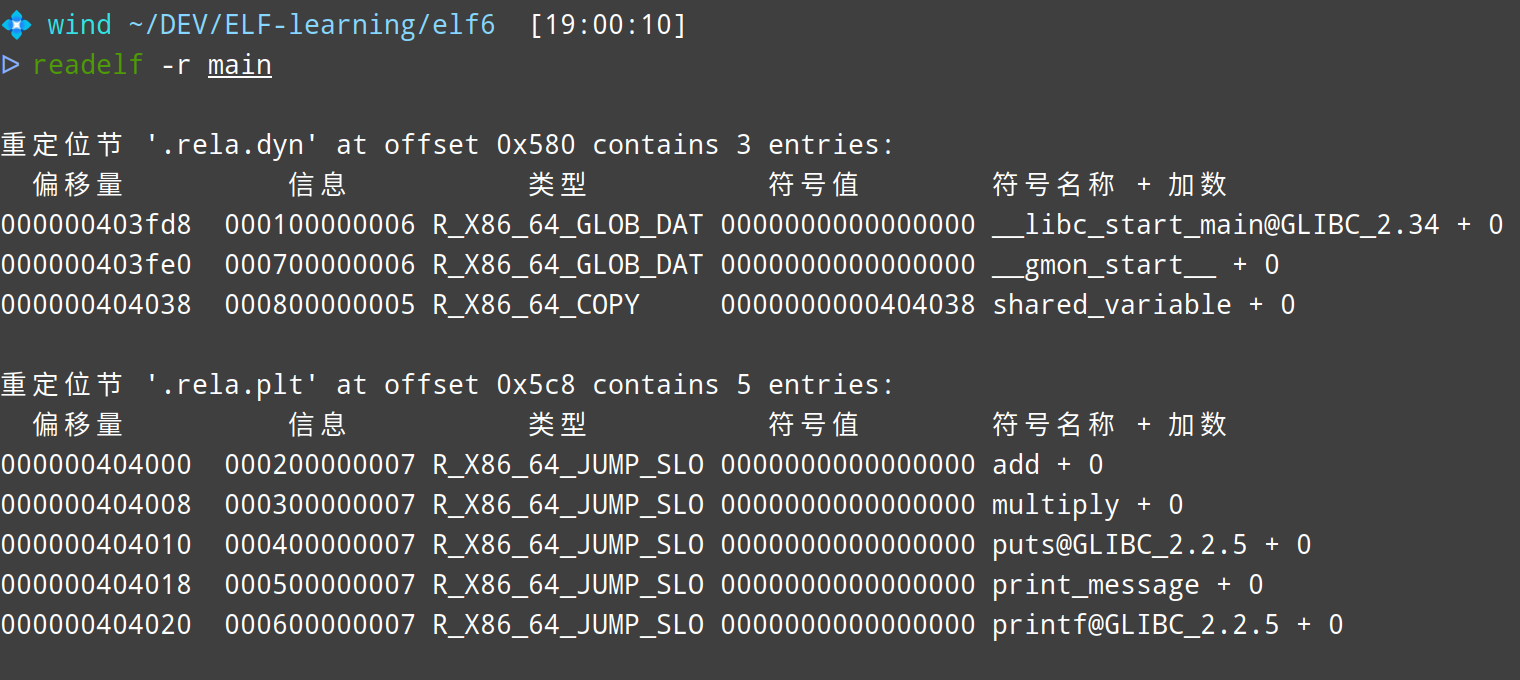

这个涉及到重定位表的功能，如果忘记重定位基本的概念可以回去看ELF文件分析(四) 重定位。文件中存在.rela.plt 和 .rela.dyn两个关键节，这两个节会被映射到内存之中供后续动态链接器进行解析。

0x03 解析.dynamic节

1 2	# readelf解析 -d 动态链接库 readelf -d ELF-file

.dynamic节本质上也是一个结构体数组，每个表项的情况如下：

typedef struct {
    Elf32_Sword    d_tag;    // d_un对应的类型和含义
    union {
        Elf32_Word d_val;
        Elf32_Addr d_ptr;
    } d_un;                  // 由d_tag决定
} Elf32_Dyn;
extern Elf32_Dyn _DYNAMIC[];

typedef struct {
    Elf64_Sxword    d_tag;
    union {
        Elf64_Xword d_val;
        Elf64_Addr  d_ptr;
    } d_un;
} Elf64_Dyn;
extern Elf64_Dyn _DYNAMIC[];

这个结构体的定义就可以看出其非常的灵活，d_tag决定存什么东西，而d_un决定这个东西的值是多少。动态链接需要有下面这些必备的d_tag。

info

动态链接器要完成任务，需要回答几个问题，.dynamic 节通过不同的 d_tag 条目为它提供了答案

哪些外部库?

DT_NEEDED: 指明了依赖的共享库名称

哪里可以找到符号信息(函数名、变量名)?

DT_SYMTAB: 指向动态符号表 .dynsym 的地址
DT_STRTAB: 指向动态字符串表 .dynstr 的地址，用于存放符号名
DT_GNU_HASH / DT_HASH: 指向哈希表，用于根据符号名快速在 .dynsym 中查找

哪些位置需要修改(重定位)?

DT_RELA: 指向重定位表 .rela.dyn 或 .rela.plt 的地址
DT_RELASZ: 重定位表的总大小
DT_RELAENT: 每个重定位表项的大小

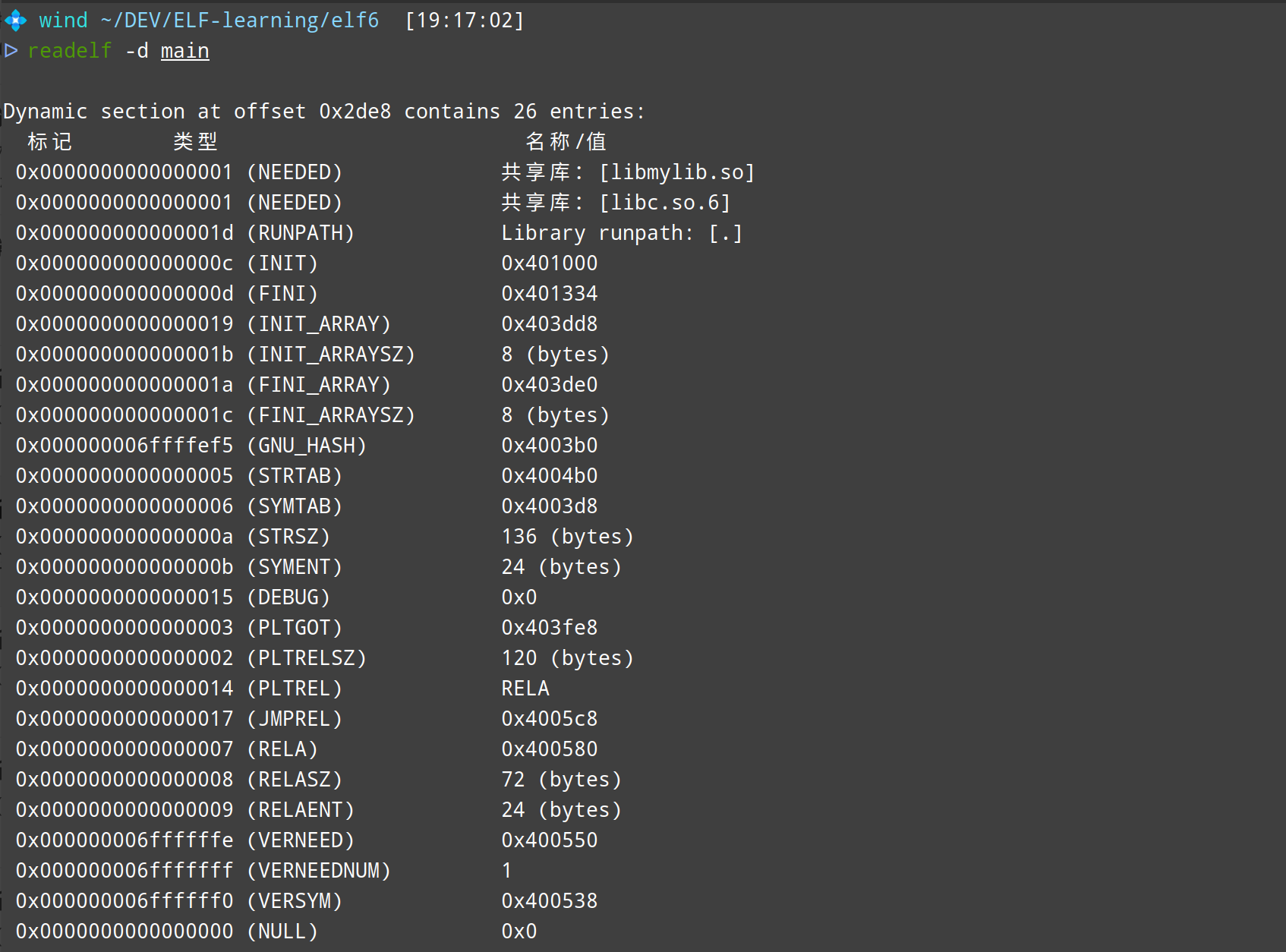

下面是.dynamic节解析的实例。

info

动态节(.dynstr .dynsym .hash等)可以用来重建部分节头表，主要因为这些是运行必需的信息，不会像节头表那样被strip掉

0x04 位置无关: 动态链接的基石

warning

下面部分的难度较大，可以结合下一节的实践内容一起理解。

为了实现共享，一个动态链接库必须满足几个条件：它本身是 ELF 文件、包含符号信息等。但最核心的一点是，它的代码必须是位置无关的 (PIC)。

1. 位置无关代码 (PIC)

共享库会被加载到内存的任意位置（地址随机化），那么它的代码如何正确地找到它需要的数据和函数呢？如果代码里写死了绝对地址，比如 mov rax, 0x401000，一旦加载地址变化，程序就会崩溃。位置无关代码（PIC）就是为了解决这个核心矛盾而设计的技术。

位置无关代码是一种机器码，它可以在内存中的任何位置正确执行，而无需修改。这是实现共享库的关键，因为同一个共享库在不同进程中可能被加载到不同的地址。如果代码依赖于绝对地址，共享库无法运行在不同的进程中。为了实现位置无关，编译必须解决下面两个问题：

如何访问库外部的全局变量和静态变量
如何调用库外部的函数

2. 全局偏移量表 (GOT)

对于访问外部全局变量，PIC 采用了一种优雅的间接寻址方案：在自己的数据段中创建一个名为全局偏移量表(GOT)的”地址簿“。这个地址簿本质上是一个指针数组，它的每一项，都将用来存放一个外部符号(全局变量或函数)的真实内存地址。

GOT表本身位于数据段，可读可写，当操作系统为每个进程创建数据段，每个进程也得到了自己的一份私有的、可修改的GOT表副本。

GOT表的设计，就是为了给位置无关代码提供一个固定的“地址簿”，代码本身通过相对寻址总能找到这个地址簿，而地址簿里的内容则由动态链接器在加载时负责填写。一般过程如下：

编译链接时：链接器在 .got节(位于数据段)为这个外部全局变量预留一个条目。然后，它生成一段PIC代码，这段代码通过 RIP-相对寻址找到GOT表中的这个条目。同时，链接器会创建一个重定位条目，记录下“这里需要填写某个全局变量的地址”。
加载时：动态链接器在加载完所有模块后，开始处理重定位。它会找到那个全局变量的真实内存地址，然后将这个地址写入到为其预留的GOT条目中。
运行时：当PIC代码执行时，它会执行两步操作：
- 通过 RIP-相对寻址，读取GOT表中那个条目的内容。此时，内容已经是该变量的真实地址。
- 通过上一步获取到的真实地址，去访问那个全局变量。

3. 过程链接表 (PLT)

既然GOT表这么好用，我们能用同样的方式调用外部函数吗？比如，在加载时就把 printf 的真实地址填入 GOT，然后代码通过 call [GOT_entry_for_printf] 来调用？

技术上完全可行，但这样做有性能缺陷。 一个程序可能依赖了上百个外部函数，但在一次运行中可能只调用了其中几个。在启动时就把所有函数的地址都解析好，会严重拖慢程序的启动速度。为了优化这一点，引入了 延迟绑定 (Lazy Binding) 的思想。

过程链接表 (PLT) 就是实现延迟绑定的‘代码机关’。它位于代码段，是专门用来处理外部函数调用的。当代码中调用 printf 时，实际上是跳转到 PLT 中为 printf 准备的一小段桩代码(stub)。这段桩代码会与 GOT 表配合，检查函数地址是否已经解析。如果是第一次调用，它会触发动态链接器去寻找真实地址；如果不是，则直接跳转。这种精巧的机制我们将在下一篇文章中通过实践深入剖析。

4. PLT/GOT机制

GOT表和PLT表并不是共享库独有的，它们是解决“位置无关代码(PIC)”访问外部符号问题的通用解决方案。

文件类型	基地址	如何调用外部函数	如何访问自己的全局变量	如何访问外部全局变量
传统可执行文件 (non-PIE)	固定的地址 (如 `0x400000`)	PLT + GOT	固定地址或 RIP-相对寻址	GOT
现代可执行文件 (PIE)	随机的	PLT + GOT	RIP-相对寻址	GOT
共享库(.so)	随机的	PLT + GOT	RIP-相对寻址	GOT

0x05 小问题

关于动态链接

动态链接比静态链接好的地方，以及为什么在一些场景下会使用静态链接而非动态链接？
gcc的什么选项可以生成动态链接库，什么选项可以生成位置无关代码
